轴承噪声的控制主要可以通过以下三种不同的测量方法来实现:

1. 按加速度(dB)表示,常用于日本和中国的轴承制造商;

2. 按位移(µm)测量,基本上不再使用(过去在德国很流行);

3. 按速度(µm/sec)计算,如 SKF 轴承噪声技术所示。



虽然以分贝 (dB) 为单位的噪声测量存在一个很大的缺点,即无法以适当的精度测量轴承在中频,尤其是低频的噪声响应,因此只能突出显示高频下的潜在缺陷(如滚道或滚动体的加工精度不准确),但位移法基本上存在相反的问题,即更加关注轴承部件的基本几何误差,而“完全忽略”高频频段。

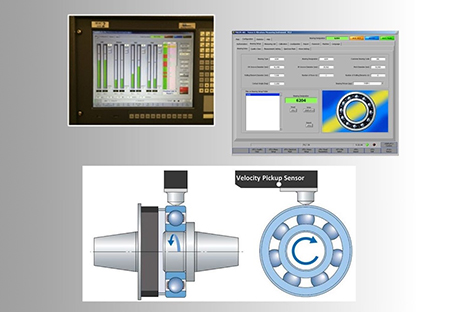

速度法是SKF多年前开发的,旨在克服其他两种方法的不足。该方法通过测量特殊传感器拾取速度(µm/sec)的噪声,将其转换为不同频段(低频、中频和高频,频率范围为50至10000 Hz)的均方根值,并通过包络算法,能够评估突发性且非重复性缺陷(即所谓的峰值),例如滚道或滚动体上的局部缺陷:此类缺陷无法通过频率分析检测到。此外,速度法保证在整个分析范围内都能获得令人满意的测量分辨率,而不仅仅局限于高频范围(如分贝法)或低频范围(如微米法),从而提高了检测各种产品不合格品的可能性。

艾利特公司可提供意大利先进的高速噪声测量设备,适用于实验室设备和生产线(配备自动上下料装置和轴承双侧控制)。该设备能够对所有缺陷及轴承噪声的潜在原因进行统计分析,从而引导操作人员和技术人员找到需要检查和改进的正确工艺环节。

此外,除了传统的L、M和H频段外,还可以设置自定义频谱掩码并设置限制条件,从而能够识别出其他情况下难以检测到的特定类型的轴承缺陷。一个典型的例子是DGBB轴承的“轴承音”,这种声音可以通过扬声器听到,但通常无法在频率分析的均方根值中体现出来。

艾利特还可以提供速度拾取传感器(MEA 12)以及在不同测试频率下定期校准拾取的设备。
